图的遍历--BFS

图的遍历–BFS

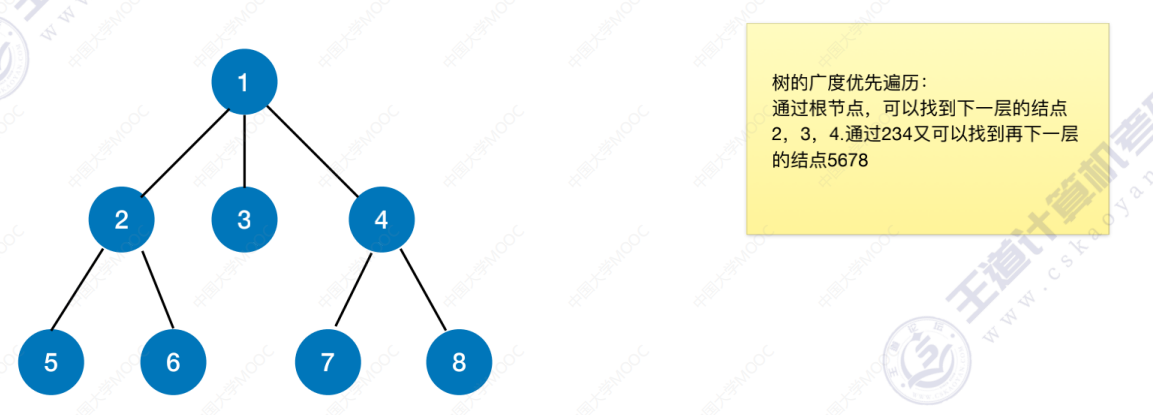

树的广度优先遍历

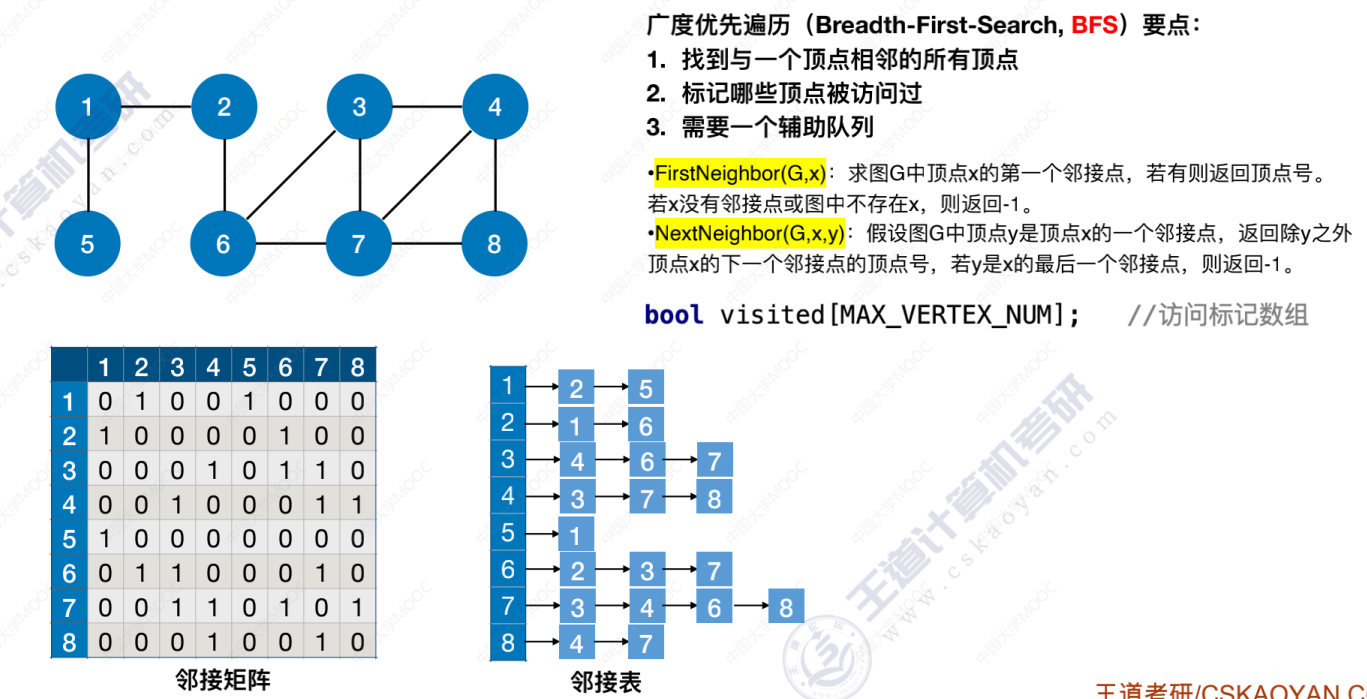

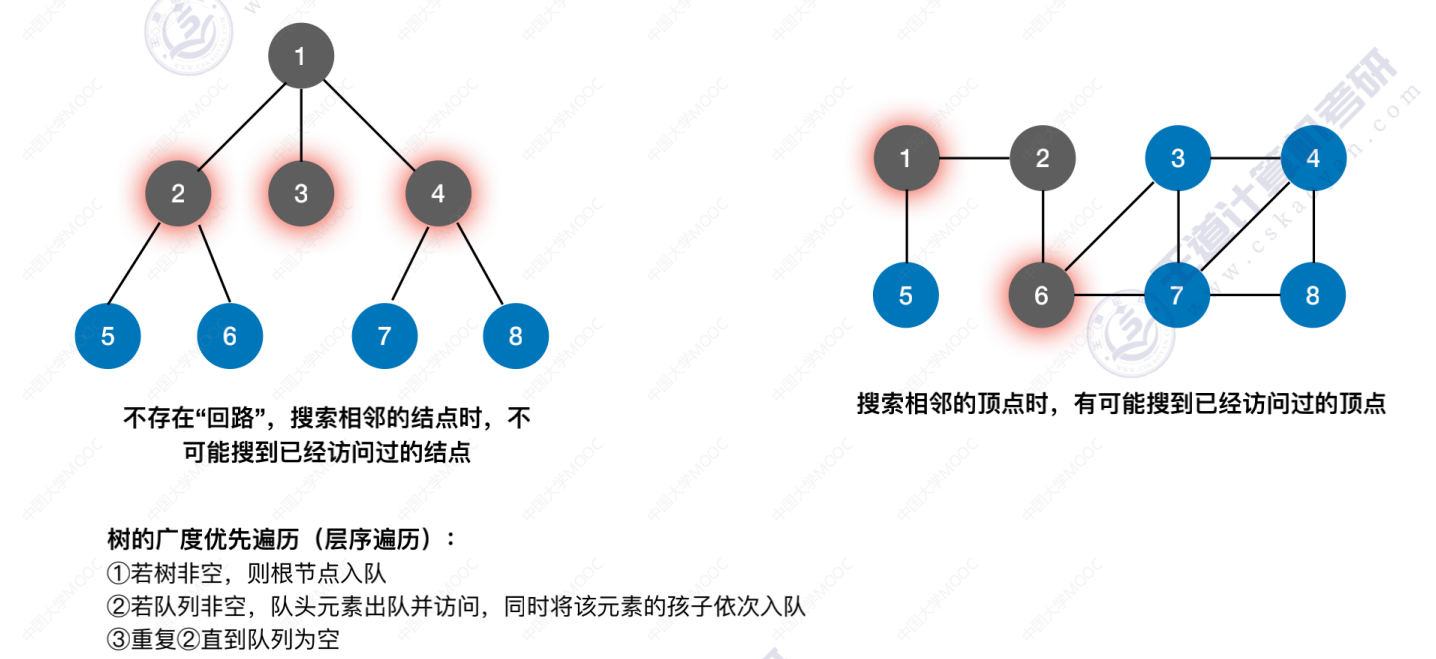

树VS图

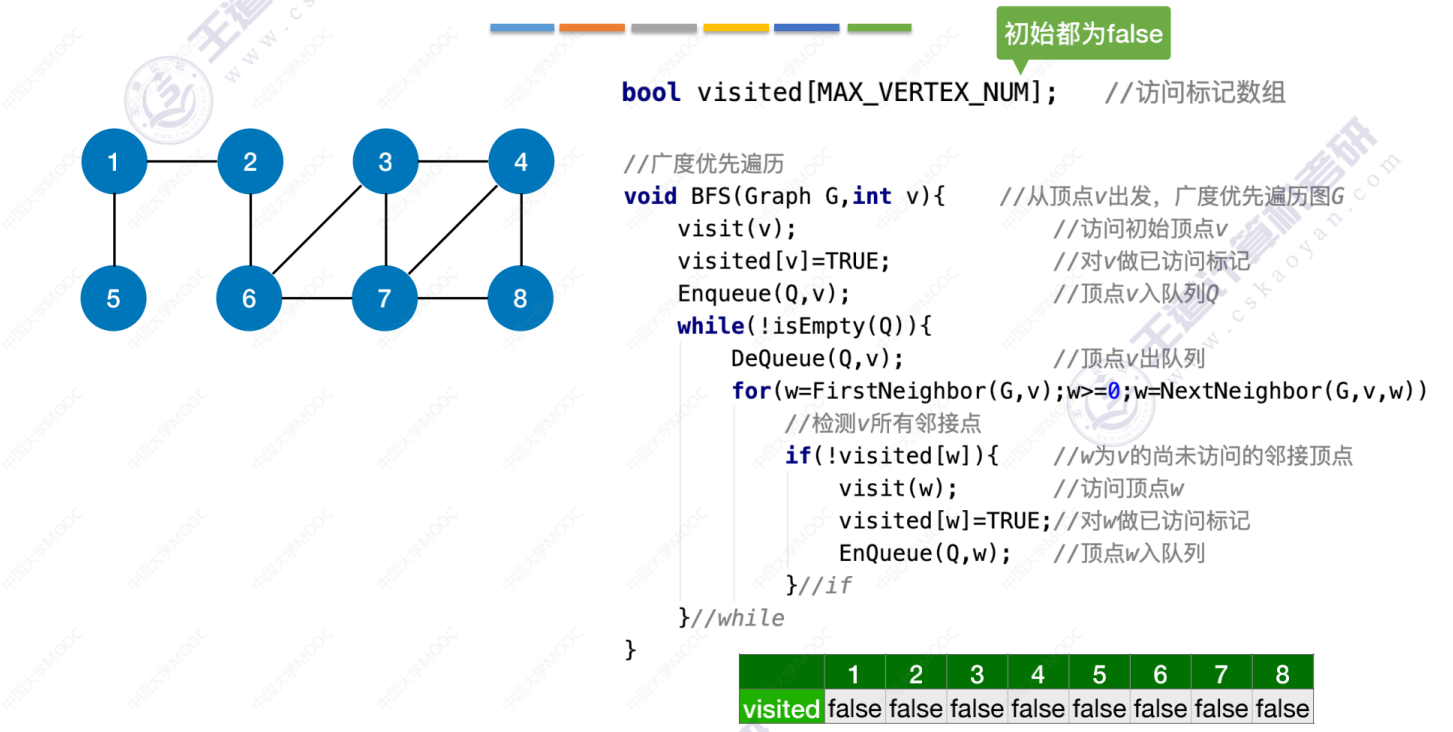

代码实现

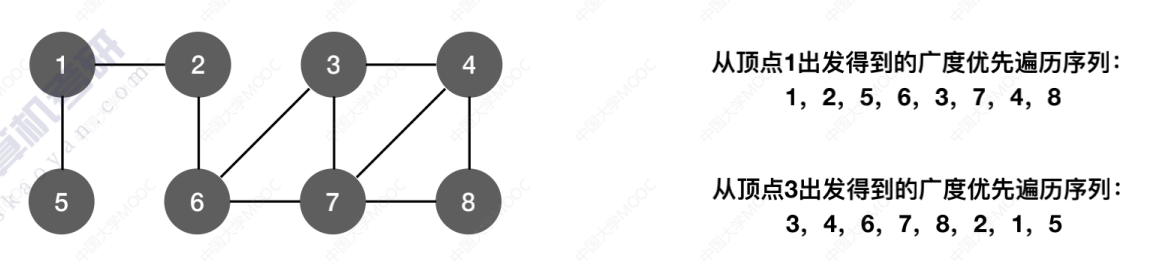

广度优先遍历序列

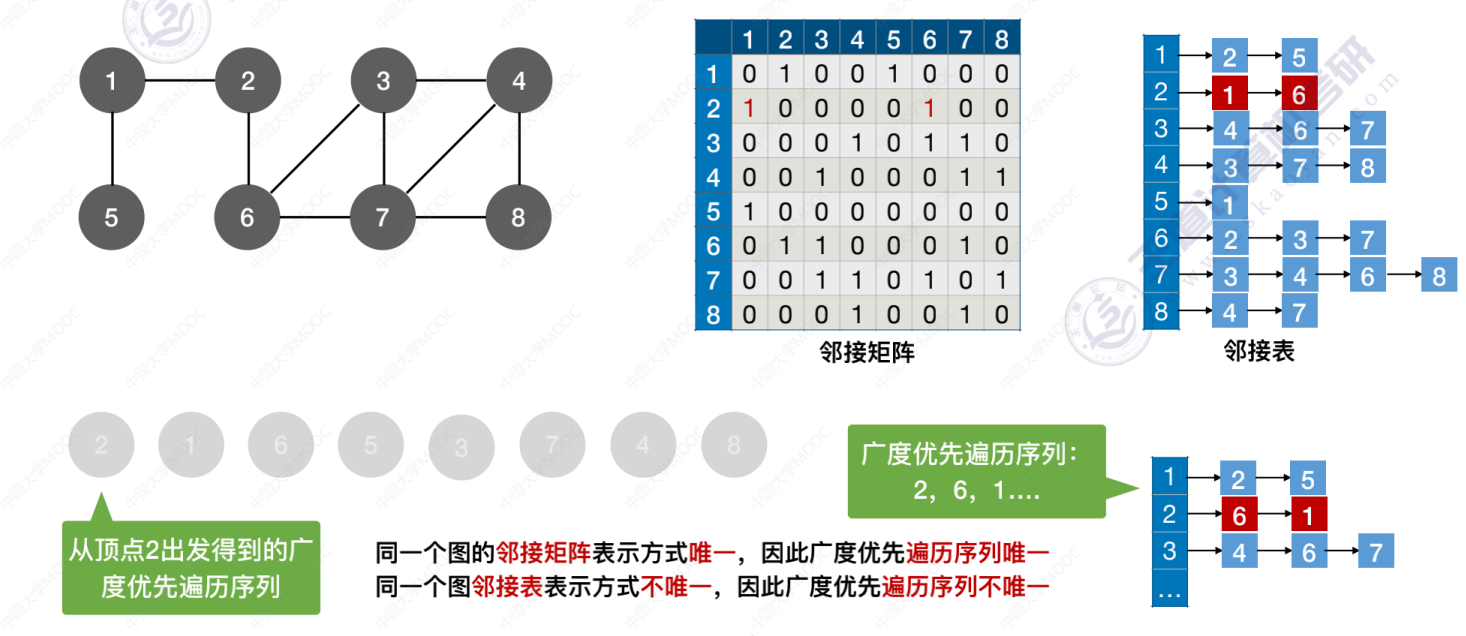

遍历序列的可变性

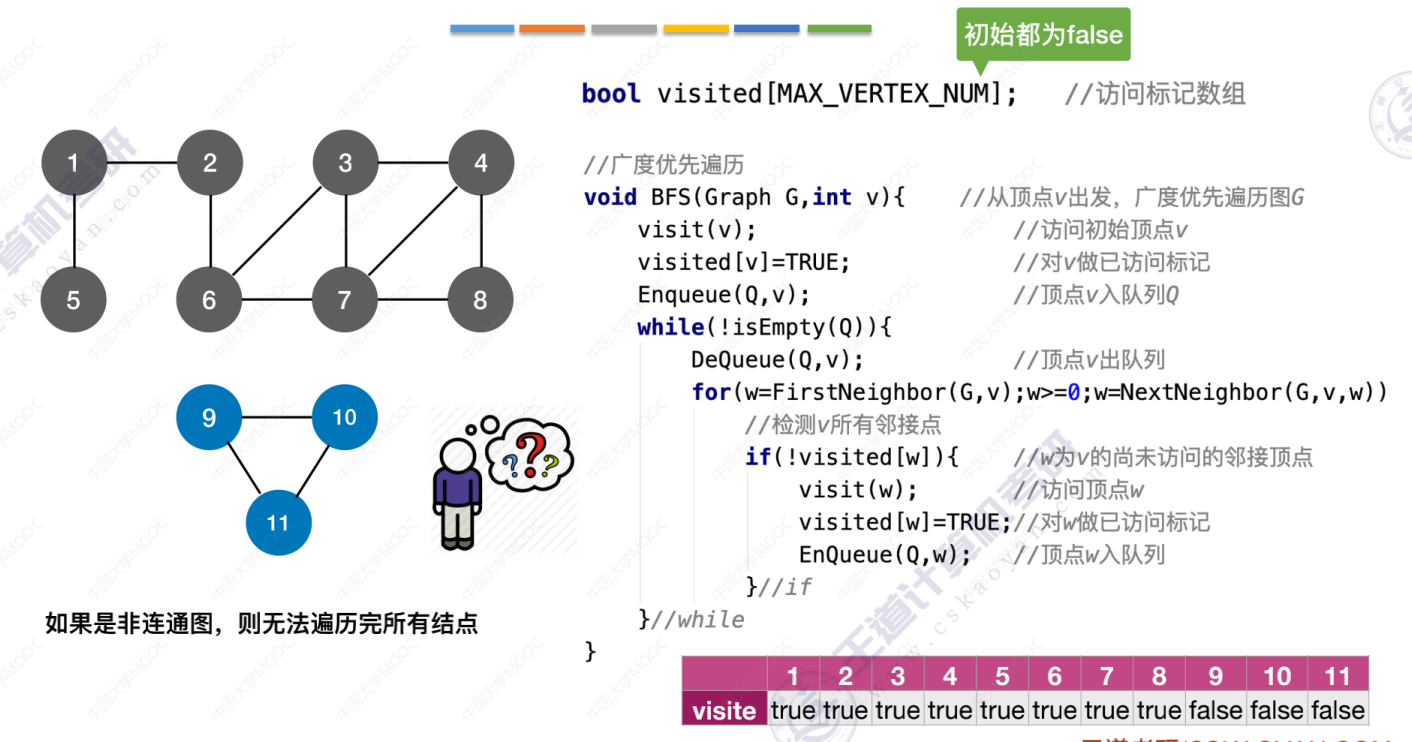

算法存在的问题

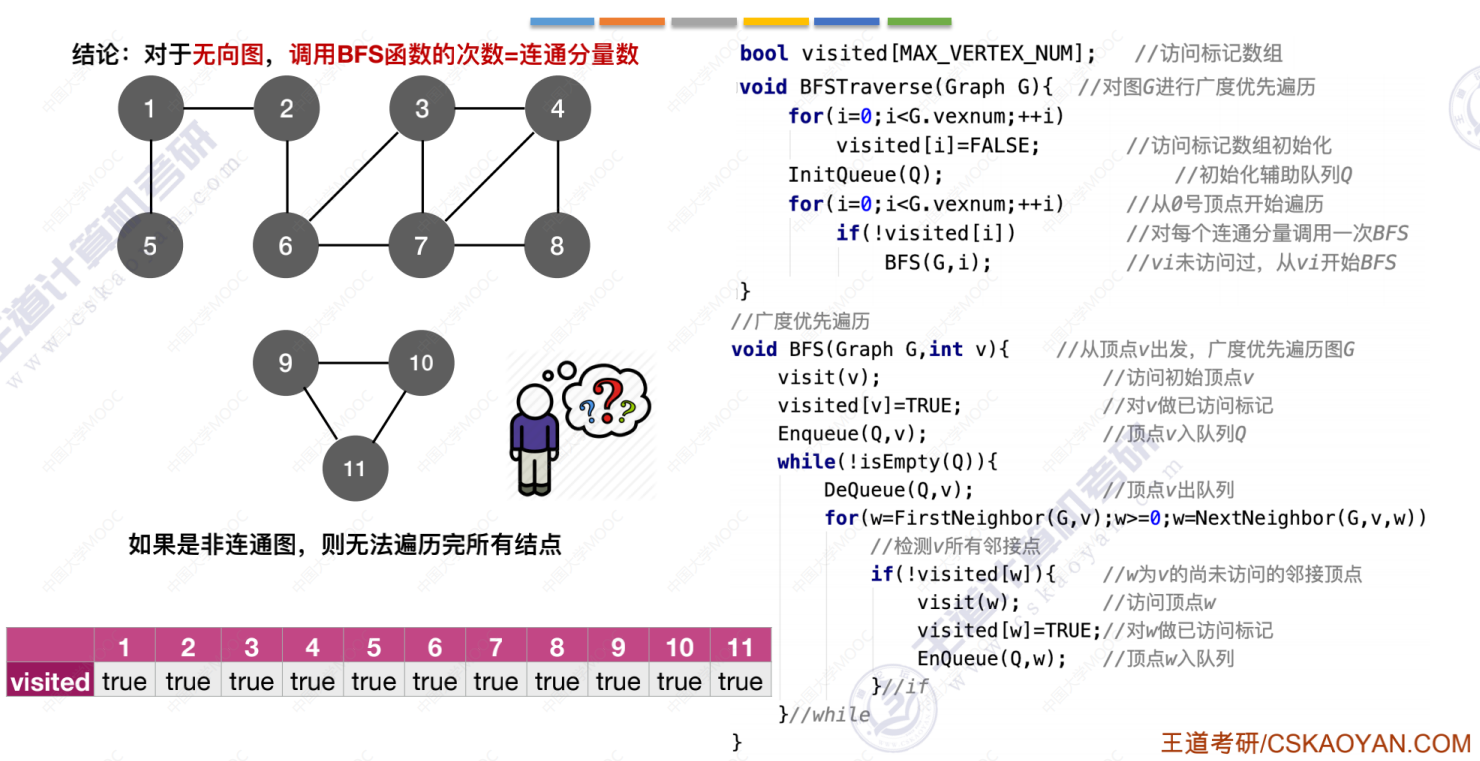

改进算法

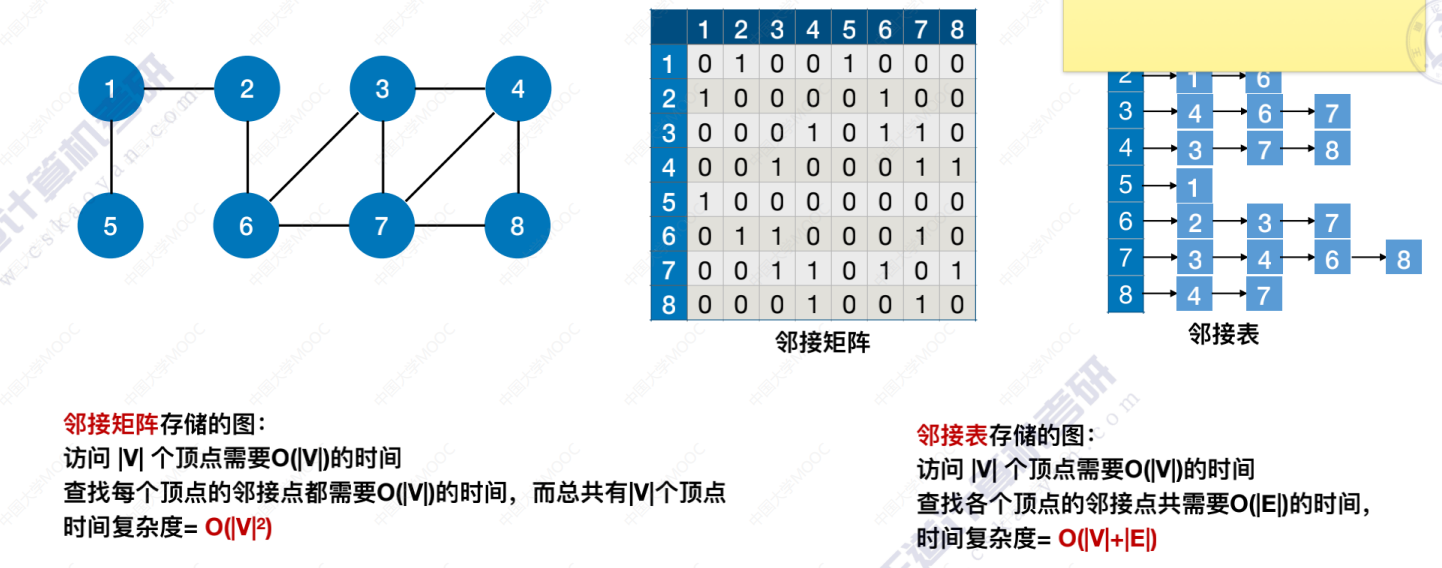

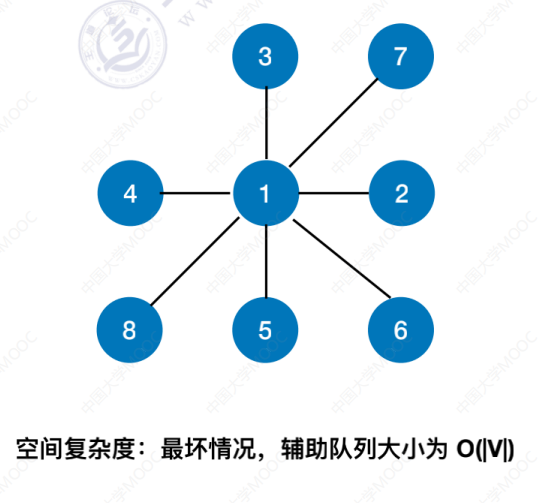

复杂度分析

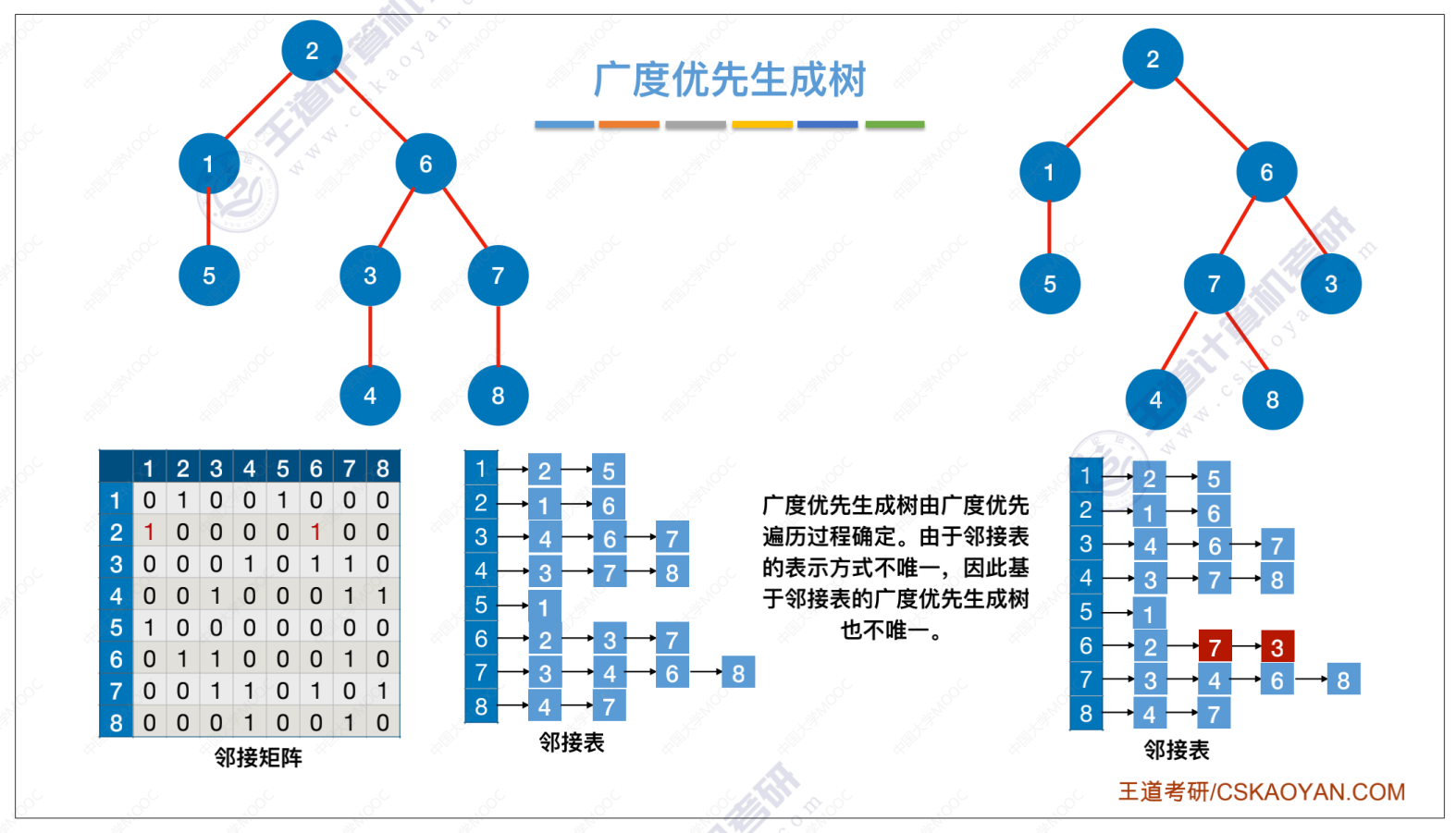

广度优先生成树

广度优先生成森林

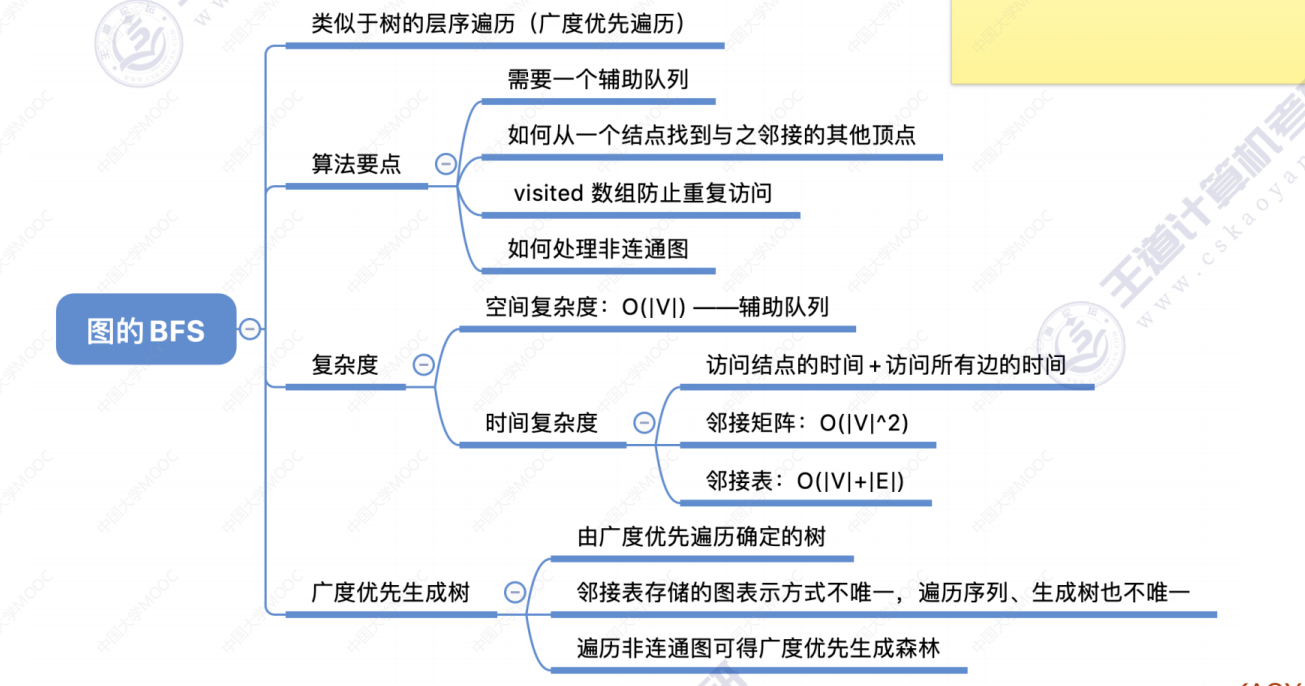

总结

完整代码实现

  • 基于邻接矩阵实现
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78
    79
    80
    81
    82
    83
    84
    85
    86
    87
    88
    89
    90
    91
    92
    93
    94
    95
    96
    97
    98
    99
    100
    101
    102
    103
    104
    105
    106
    107
    108
    109
    110
    111
    112
    113
    114
    115
    116
    117
    118
    119
    120
    121
    122
    123
    124
    125
    126
    127
    128
    129
    130
    131
    132
    133
    134
    135
    136
    137
    138
    139
    140
    141
    142
    143
    144
    145
    146
    147
    148
    149
    150
    151
    152
    153
    154
    155
    156
    157
    158
    159
    160
    161
    162
    163
    164
    165
    166
    167
    168
    169
    170
    171
    172
    173
    174
    175
    176
    177
    178
    179
    180
    181
    182
    183
    184
    #include <stdio.h>
    #include <stdlib.h>

    #define MAXVEX 100

    typedef char VertexType;
    typedef int EdgeType;

    // 邻接矩阵
    typedef struct {
        VertexType vexs[MAXVEX];    //顶点表
        EdgeType arc[MAXVEX][MAXVEX];//邻接矩阵
        int numVertexer,numEdges;
    }GraphMatrix;

    // 邻接表
    // 边结点
    typedef struct EdgeNode{
        int adjVex;
        EdgeType weight;
        struct EdgeNode* next;
    }EdgeNode;

    typedef struct VertrNode{
        VertexType data;
        struct EdgeNode* firstEdge;
    }VertrNode,AdjList[MAXVEX];

    typedef struct GraphAdj{
        int numVertex,numEdge;
        AdjList adjList;
    }GraphAdjList;

    typedef struct {
        int font;
        int rear;
        EdgeType *data;
        int size;
    }Queue;

    Queue InitQueue(Queue *q){
        (*q).data = (int *) malloc(sizeof (int));
        if((*q).data == NULL){
            printf("内存分配失败\n");
            return (*q);
        }
        (*q).rear = (*q).font = 0;
        return *q;
    };

    Queue PushQueue(Queue* q,int k){
        q->data[q->rear] = k;
        q->rear ++;
        return *q;
    }

    int PopQueue(Queue* q){
        int k = q->data[q->font];
        q->font++;
        return k;
    }

    int IsEmpey(Queue q){
        if(q.font == q.rear)
            return 1;
        else
            return 0;
    }

    void CreateGraphAdjList(GraphAdjList* G){
        int i,j,k,w;
        printf("请输入顶点数与边的数量：\n");
        scanf("%d%d",&G->numVertex,&G->numEdge);
        getchar();
        printf("请输入每个顶点的数据域:\n");
        for(i = 0;i < G->numVertex;i ++){
            scanf("%c",&G->adjList[i].data);
            G->adjList[i].firstEdge = NULL;
        }
        for(k = 0;k < G->numEdge;k ++){
            printf("请输入(Vi,Vj)上顶点的下标i、j即权重W:\n");
            scanf("%d%d%d",&i,&j,&w);
            EdgeNode *q = (EdgeNode*) malloc(sizeof (EdgeNode));
            q->adjVex = j;
            q->weight = w;
            q->next = G->adjList[i].firstEdge;
            G->adjList[i].firstEdge = q;
        }
    }


    void CreateGraphMatrix(GraphMatrix *G){
        int i,j,k,w;
        printf("请输入顶点数和边数\n");
        scanf("%d%d",&G->numVertexer,&G->numEdges);
        getchar();
        printf("请输入每个顶点的数据域:\n");
        for(i = 0;i < G->numVertexer;i ++)
            scanf("%c",&G->vexs[i]);
        for(i = 0;i < G->numVertexer;i ++)
            for(j = 0;j < G->numVertexer;j ++){
                G->arc[i][j] = 0;
            }
        for(k = 0;k < G->numEdges;k ++){
            printf("请输入point1/point2及它们之间的权重w:\n");
            scanf("%d%d%d",&i,&j,&w);
            G->arc[i][j] = w;
            G->arc[j][i] = G->arc[i][j];
        }
    }

    void BFS(GraphMatrix *G,int v,int visited[]){
        Queue Q;
        Q = InitQueue(&Q);
        PushQueue(&Q,v);
        visited[v] = 1;
        while(!IsEmpey(Q)){
            int n = PopQueue(&Q);
            printf("%c ",G->vexs[n]);
            for(int k = 0;k < G->numVertexer;k ++){
                if(G->arc[n][k] && !visited[k]){
                    PushQueue(&Q,k);
                    visited[k] = 1;
                }
            }
        }
    }

    void BFS_Graph(GraphMatrix G){
        int visited[G.numVertexer];
        for(int i = 0;i < G.numVertexer;i ++)
            visited[i] = 0;
        for(int i = 0;i < G.numVertexer;i++){
            if(!visited[i])
                BFS(&G,i,visited);
        }
    }

    void BFS_AL(GraphAdjList *G,int v,int visited[]){
        Queue Q;
        Q = InitQueue(&Q);
        EdgeNode *p;
        PushQueue(&Q,v);
        visited[v] = 1;
        int pop;
        while(!IsEmpey(Q)){
            pop = PopQueue(&Q);
            printf("%c",G->adjList[pop].data);
            p = G->adjList[pop].firstEdge;
            while(p){
                if(!visited[p->adjVex]){
                    PushQueue(&Q,p->adjVex);
                    visited[p->adjVex] = 1;
                }
                p = p->next;
            }
        }
    }

     void BFS_ALGraph(GraphAdjList G){
        int visited[G.numVertex];
        for(int i = 0;i < G.numVertex;i ++)
            visited[i] = 0;
        for(int i = 0;i < G.numVertex;i ++){
            if(!visited[i]){
                BFS_AL(&G,i,visited);
            }
        }

    }

    int main(){
    //    GraphMatrix G;
    //    printf("------邻接矩阵的【创建】------\n");
    //    CreateGraphMatrix(&G);
    //    printf("------邻接矩阵的【BFS遍历】------\n");
    //    BFS_Graph(G);
        printf("------邻接矩阵的【创建】------\n");
        GraphAdjList GA;
        CreateGraphAdjList(&GA);
        printf("------邻接矩阵的【BFS遍历】------\n");
        BFS_ALGraph(GA);
        return 0;
    }
  • 基于邻接表实现
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78
    79
    80
    81
    82
    83
    84
    85
    86
    87
    88
    89
    90
    91
    92
    93
    94
    95
    96
    97
    98
    99
    100
    101
    102
    103
    104
    105
    106
    107
    108
    109
    110
    #include <stdio.h>
    #include <stdlib.h>

    #define MAXVEX 100

    typedef char VertexType;
    typedef int EdgeType;

    typedef struct {
        VertexType vexs[MAXVEX];    //顶点表
        EdgeType arc[MAXVEX][MAXVEX];//邻接矩阵
        int numVertexer,numEdges;
    }GraphMatrix;

    typedef struct {
        int front;
        int rear;
        int *data;
        int size;
    }Queue;

    Queue InitQueue(Queue *q, int initSize) {
        (*q).data = (int*)malloc(sizeof(int) * initSize);
        if ((*q).data == NULL) {
            printf("内存分配失败\n");
            exit(0);
        }
        (*q).front = (*q).rear = 0;
        (*q).size = initSize;
        return *q;
    }

    void PushQueue(Queue* q, int k) {
        if ((q->rear + 1) % q->size == q->front) {
            q->data = (int*)realloc(q->data, sizeof(int) * q->size * 2);
            q->size *= 2;
        }
        q->data[q->rear] = k;
        q->rear = (q->rear + 1) % q->size;
    }

    int PopQueue(Queue* q) {
        int value = q->data[q->front];
        q->front = (q->front + 1) % q->size;
        return value;
    }

    int IsEmpty(Queue q) {
        if (q.front == q.rear)
            return 1;
        else
            return 0;
    }

    void CreateGraphMatrix(GraphMatrix *G){
        int i,j,k,w;
        printf("请输入顶点数和边数\n");
        scanf("%d%d",&G->numVertexer,&G->numEdges);
        getchar();
        printf("请输入每个顶点的数据域:\n");
        for(i = 0;i < G->numVertexer;i ++)
            scanf("%c",&G->vexs[i]);
        for(i = 0;i < G->numVertexer;i ++)
            for(j = 0;j < G->numVertexer;j ++)
                G->arc[i][j] = 0;
        for(k = 0;k < G->numEdges;k ++){
            printf("请输入point1/point2及它们之间的权重w:\n");
            scanf("%d%d%d",&i,&j,&w);
            G->arc[i][j] = w;
            G->arc[j][i] = G->arc[i][j];
        }
    }

    void BFS(GraphMatrix *G,int v,int visited[],Queue* q){
        PushQueue(q,v);
        visited[v] = 1;
        while(!IsEmpty(*q)){
            int n = PopQueue(q);
            printf("%c ",G->vexs[n]);
            for(int k = 0;k < G->numVertexer;k ++){
                if (G->arc[n][k] && !visited[k]) {
                    PushQueue(q,k);
                    visited[k] = 1;
                }
            }
        }
    }

    void BFS_Graph(GraphMatrix G){
        int visited[G.numVertexer];
        Queue q;
        InitQueue(&q, G.numVertexer);
        for(int i = 0;i < G.numVertexer;i++){
            visited[i] = 0;
        }
        for(int i = 0;i < G.numVertexer;i++){
            if(!visited[i]) {
                BFS(&G, i, visited, &q);
            }
        }
    }

    int main(){
        GraphMatrix G;
        printf("------邻接矩阵的【创建】------\n");
        CreateGraphMatrix(&G);
        printf("------邻接矩阵的【BFS遍历】------\n");
        BFS_Graph(G);
        return 0;
    }
数据结构 > 第六章 图 > 图的遍历
图的遍历--BFS
https://lzyjx.github.io.git/2023/05/23/图的遍历-BFS/
作者
六只羊
发布于
2023年5月23日
许可协议
